Mesin Slotting

Mesin Slot Menegak
Mesin slotting Model B5032/ B5040 /B50100 /B50125 digunakan untuk slotting permukaan rata dan terbentuk, alur dan alur kunci. Mesin Slotting sesuai untuk sama ada satu keping atau pengeluaran...
Lebih
Mesin Slot Alur Kunci
Mesin slotting model B5032/ B5040 digunakan untuk slotting permukaan rata dan terbentuk, alur dan alur kunci. Mesin Slotting sesuai untuk sama ada pengeluaran bersiri tunggal atau kecil. Mesin ini...
Lebih
Mesin Slotting
Mesin slotting CNC Model BK5018/BK5030 mempunyai fungsi satah slotting, membentuk permukaan dan alur kunci. Ia adalah alat mesin pemotong yang merealisasikan slotting.
Pemacu utama menggunakan...
Lebih
Mesin Slotting Menegak CNC
Mesin slotting CNC Model BK5018/BK5030 mempunyai fungsi satah slotting, membentuk permukaan dan alur kunci. Ia adalah alat mesin pemotong yang menyedari slotting.
Pemacu utama menggunakan...
Lebih

Apa Itu Mesin Slot

Mesin slotting sebenarnya adalah sebuah planer menegak, dan prinsip struktur mekanikalnya adalah serupa dengan planer kepala. Pisau memasukkan bergerak ke sana ke mari dalam arah menegak sebagai pergerakan utama, manakala objek yang diproses digerakkan secara mendatar atau pada lengkok bulat sebagai gerakan suapan. Mesin slotting digunakan terutamanya untuk memotong satah, membentuk permukaan dan laluan kekunci, dll. Ia sesuai untuk pengeluaran kumpulan tunggal atau kecil. Mesin slotting sangat mirip dengan mesin membentuk dalam banyak cara, kecuali ram yang bergerak ke atas dan ke bawah dalam arah menegak. Mesin ini agak berguna untuk membuat lubang berbentuk segi empat sama, alur kunci untuk pemasangan, memotong bahan tambahan dan lain-lain. Di sini tindakan pemotongan dilakukan dalam arah menegak.

Kelebihan Mesin Slotting

Ketepatan tinggi
Mesin slotting boleh mencipta slot yang tepat, laluan kekunci dan bentuk dalaman dengan ketepatan yang tinggi, memastikan toleransi yang ketat dan kemasan berkualiti.
serba boleh
Mesin slotting boleh melakukan pelbagai operasi slotting pada bahan yang berbeza, menjadikannya alat serba boleh untuk pelbagai aplikasi pemesinan.
Kecekapan tinggi
Mesin slot adalah cekap dalam mengeluarkan bahan dan mencipta slot dengan cepat, menyumbang kepada peningkatan produktiviti dalam proses pembuatan.
Ketahanan
Mesin slotting dibina untuk menahan operasi pemesinan tugas berat, memastikan kebolehpercayaan dan prestasi jangka panjang dalam tetapan industri.

Kenapa Pilih Kami

Pasukan yang berpengalaman

Kakitangan kami terdiri daripada profesional berpengalaman dengan pengalaman luas dalam pembangunan teknologi, menawarkan kepakaran mendalam dalam pelbagai domain teknologi.

Jaminan kualiti

Kami mematuhi proses kawalan kualiti yang ketat untuk menyampaikan produk yang boleh dipercayai dan berprestasi tinggi yang melebihi piawaian industri.

Penyesuaian

Pasukan pakar kami menyediakan perkhidmatan yang disesuaikan untuk menangani cabaran tertentu, memastikan setiap penyelesaian adalah unik dan sangat sesuai dengan keperluan pelanggan.

Perkhidmatan selepas jualan

Berdedikasi kepada kawalan kualiti yang ketat dan perkhidmatan pelanggan yang bijak, kakitangan kami yang berpengalaman sentiasa bersedia untuk membincangkan keperluan anda dan memastikan kepuasan pelanggan sepenuhnya.

Kilang terkemuka

20+pengalaman pengeluaran selama bertahun-tahun sebagai pengeluar terkemuka untuk pelarik menegak, pelarik mendatar, pusat pemesinan, mesin pengorek, Mesin pengilangan, mesin gerudi, mesin slotting, mesin hobbing gear, dsb.

Pengeksportan ke 60+ negara

Produk kami telah dieksport ke Australia, Chile, Peru, Turki, Rusia, Indonesia, Arab Saudi, Amerika Syarikat, Belarus, Argentina Singapura dan lain-lain, sekitar 60 negara.

Prinsip Kerja Mesin Slotting

Prinsip kerja mesin slotting adalah sangat mudah. Dalam mesin slotting, item kerja diletakkan dalam kedudukan menegak di atas katil. Dan kemudian alat pemotong bergerak dalam tindakan salingan untuk melakukan operasi dan menumpahkan bahan tambahan dari item kerja. Dalam mesin slotting tindakan pemotongan dilaksanakan pada lejang ke bawah.
Pengendalian mesin slotting sangat mirip dengan mesin pembentuk, dengan perbezaan utama ialah arah pemotongan logam: pembentuk memotong secara mendatar, manakala slotting memotong secara menegak. Untuk memulakan, bahan kerja yang akan dipasangkan dipasang dengan selamat di atas meja, yang mempunyai slot-T untuk pengapit yang kukuh. Dengan bahan kerja diapit di tempatnya, alat pemotong yang sesuai, biasanya diperbuat daripada Keluli Berkelajuan Tinggi (HSS), dimasukkan ke dalam kepala alat untuk pemotongan logam. Setelah menghidupkan mesin, ram didayakan untuk bergerak secara menegak, ke atas dan ke bawah. Semasa strok ke bawah, ram terlibat dalam pemotongan logam dari bahan kerja. Selepas itu, ia kembali dengan pantas dalam apa yang disebut sebagai "lejang kembali," tanpa memotong sebarang logam. Pada dasarnya, mesin slotting melakukan pemotongan logam secara eksklusif semasa pukulan ke bawah. Suapan dalam mesin slotting boleh diuruskan sama ada secara automatik atau manual.
Mekanisme dalaman menyelaraskan pergerakan meja dan slaid silang selari dengan gerakan ram. Operasi saling berkait ini memastikan suapan yang tepat dan bebas ralat semasa proses slotting. Mesin slotting penebuk digunakan untuk menumbuk ketulan besar logam dan kayu. Kekuatan stoke cukup untuk mengeluarkan kira-kira 2kg dalam satu minit. Slotting penebuk agak berguna untuk semua operasi yang memerlukan beberapa tebukan dalam masa yang singkat. Slotting ketepatan muncul apabila slotting penebuk menamatkan peranannya. Slotting ketepatan berkenaan dengan membawa kemasan ke item kerja. Ia digunakan untuk menambah perincian dengan potongan ringan dan pintasan pada item kerja. Slotting penebuk digunakan untuk mengeluarkan sebahagian besar bahan dan slotting ketepatan digunakan untuk membawa ketepatan.
Di samping itu, mesin mempunyai mekanisme pemulangan cepat. Ia digunakan terutamanya untuk memotong dan memberi bentuk kepada bahan keras seperti kayu dan logam. Keluli terbaik digunakan untuk membuat gear mesin slotting yang dikeraskan dan dilap dengan betul. Mesin slotting ialah sejenis peralatan mekanikal berputar di mana ram mengendalikan alat dan memotong semasa hentaman ke bawah. Untuk mencipta splin, alur dan instrumen lain tertentu, alat mesin menghapuskan sebarang serpihan bahan yang tidak diingini daripada bahan kerja. Di samping itu, mesin boleh mencipta permukaan rata dan berkontur, serta slot.

Apakah Komponen Utama Mesin Slotting

Untuk memahami kerja mana-mana mesin, kita perlu terlebih dahulu memahami pembinaannya. Mesin slotting boleh dibahagikan kepada komponen utama berikut. Pangkalan menjadi katil atau kotak, yang boleh menyokong keseluruhan slotting. Pasang pada bahagian atas rel gelongsor silang dan gelongsor silang sekali lagi. Gerakkan meja dengan putaran awal atau mendatar dengan mengendalikan roda tangan. Lajur juga merupakan lajur pancaran mesin. Ia diperbuat daripada besi tuang dan mempunyai fungsi pemanduan. Lajur boleh dialihkan ke atas dan ke bawah dengan pemesinan ketepatan sebagai objek menegak. Bawa alat slotting dan gerakkan pada sudut tepat ke meja untuk memproses bahan kerja.
Meja digunakan untuk membetulkan dan meletakkan bahan kerja. Ia boleh diputar terlebih dahulu, mendatar atau di sekeliling pusat untuk menyesuaikan diri dengan kedudukan yang sesuai. Mesin slotting terutamanya melakukan pemprosesan di bawah. Digunakan untuk memotong slot, memampatkan laluan utama untuk kedua-dua kerja dalaman dan luaran seperti pemesinan gear dalaman dan luaran. Digunakan untuk membentuk bentuk atau profil dalaman dan luaran. Digunakan untuk kerja-kerja sebagai pemesinan permukaan cekung, bulat, separuh bulatan dan cembung. Digunakan untuk pemesinan permukaan menegak, pemesinan permukaan bersudut atau condong, pemesinan bentuk yang sukar dihasilkan pada mesin pembentuk dan pemesinan dadu dan pukulan. Digunakan untuk pemesinan dalaman lubang buta.

Pengenalan Kepada Julat Aplikasi Mesin Slotting

Mesin slotting ialah alat pemesinan khusus yang digunakan untuk mencipta slot, alur kekunci dan ceruk lain dalam bahan kerja. Ia beroperasi melalui alat pemotong salingan untuk mengeluarkan bahan, mencipta slot atau alur yang tepat dalam bahan kerja. Mesin slotting biasanya digunakan dalam industri pembuatan dan pengerjaan logam untuk pelbagai aplikasi, termasuk pengeluaran alur kunci, alur dalaman dan luaran, dan membentuk bahagian berbentuk tidak teratur. Ketepatan dan serba boleh menjadikannya alat penting untuk mencipta slot rumit dalam bahan kerja.
Mesin slotting sebenarnya adalah sebuah planer menegak, dan prinsip struktur mekanikalnya adalah serupa dengan planer kepala. Pisau memasukkan bergerak ke sana ke mari dalam arah menegak sebagai pergerakan utama, manakala objek yang diproses digerakkan secara mendatar atau pada lengkok bulat sebagai gerakan suapan. Mesin slotting digunakan terutamanya untuk memotong satah, membentuk permukaan dan laluan kunci, dsb., dan sesuai untuk pengeluaran kumpulan tunggal atau kecil. Digunakan untuk memotong slot, memampatkan laluan utama untuk kedua-dua kerja dalaman dan luaran seperti pemesinan gear dalaman dan luaran. Digunakan untuk membentuk bentuk atau profil dalaman dan luaran.
Digunakan untuk kerja-kerja sebagai pemesinan permukaan cekung, bulat, separuh bulatan dan cembung. Digunakan untuk pemesinan permukaan menegak, pemesinan permukaan bersudut atau condong, pemesinan bentuk yang sukar dihasilkan pada mesin pembentuk dan pemesinan dadu dan pukulan. Digunakan untuk pemesinan dalaman lubang buta. Digunakan untuk memotong slot, memampatkan laluan utama untuk kedua-dua kerja dalaman dan luaran seperti pemesinan gear dalaman dan luaran. Digunakan untuk membentuk bentuk atau profil dalaman dan luaran. Digunakan untuk kerja-kerja sebagai pemesinan permukaan cekung, bulat, separuh bulatan dan cembung. Digunakan untuk pemesinan permukaan menegak, pemesinan permukaan bersudut atau condong, pemesinan bentuk yang sukar dihasilkan pada mesin pembentuk dan pemesinan dadu dan pukulan. Digunakan untuk pemesinan dalaman lubang buta.

Apakah Faktor Pemilihan untuk Mesin Slot

Terdapat beberapa pertimbangan yang sangat penting yang perlu dibuat apabila mesin Slotting dipilih dan ini termasuk beberapa ciri slotter, kuasa motor, orientasi gelendong dan panjang lejang. Berikut adalah segala-galanya diterangkan dengan panjang penuh Panjang pukulan, ini menentukan jangkauan ram yang bertanggungjawab untuk mendorong alat memotong dan menahannya dalam mesin Slotting.
Pukulan yang cukup besar bermakna terdapat pemotongan yang lebih jauh ke belakang dan ke hadapan. Pukulan biasanya boleh ditetapkan dengan mudah antara julat panjang. Sebilangan besar kuasa disediakan oleh motor untuk memandu alat pemotong dan juga ram. Ini biasanya diukur dalam HP atau kuasa kuda. Motor yang lebih besar memberikan kuasa untuk memotong bahan kerja yang bersaiz lebih besar yang memerlukan pukulan dalam dengan kelajuan tinggi. Pukulan juga semakin dalam dengan kelajuan yang lebih tinggi. Ciri-ciri yang terdapat pada mesin slotting membantu dalam menentukan kegunaannya dalam pelbagai aplikasi.
Ini termasuk meja putar yang membenarkan slotter untuk pemesinan permukaan melengkung dan automasi digital melalui CNC atau kawalan berangka komputer. Sebilangan besar sifat saiz mungkin sangat penting bergantung pada jenis bahan kerja yang dimesin dari semasa ke semasa. Ini termasuk pelarasan panjang tekak, ram, ruang yang wujud antara meja dan kepala. Pelarasan lain termasuk diameter meja dan dimensi plat asas.

Jenis Mesin Slotting

Mesin slotting ialah alat mesin yang digunakan untuk membuat tanggam, iaitu rongga segi empat tepat yang bertujuan untuk menerima duri. Tanggam dan duri ialah komponen yang digunakan dalam pemasangan kerja kayu untuk menyambung dua keping kayu bersama-sama dengan cara yang stabil. Tanggam direka bentuk untuk membuat potongan menegak, mendatar atau bersudut, bergantung pada model mesin. Ia sering digunakan dalam pertukangan kayu dan kabinet untuk membuat perabot, pintu, tingkap, dan elemen kayu lain yang memerlukan sambungan yang kuat. Terdapat pelbagai jenis tanggam seperti tanggam pahat, tanggam rantai, tanggam slot, tanggam pisau tunggal, tanggam tiga pisau, dan tanggam slot. Terdapat dua jenis mesin slotting.
Mesin slotter penebuk ialah mesin berat dan tegar yang direka untuk mengeluarkan sejumlah besar logam daripada tempaan atau tuangan besar. Panjang pukulan mesin slotting penebuk adalah cukup besar. Ia mungkin sepanjang 1800 hingga 2000mm. Ram slotter penebuk biasanya digerakkan oleh jalinan pinion lingkaran dengan gigi rak dipotong di bahagian bawah ram. Pinan digerakkan oleh motor elektrik boleh balik kelajuan berubah-ubah yang serupa dengan mesin pengisar. Suapan juga dikawal oleh gear elektrik. Mesin slotter ketepatan ialah mesin yang lebih ringan dan dikendalikan pada kelajuan tinggi. Mesin direka bentuk untuk mengambil potongan ringan memberikan kemasan yang tepat.Menggunakan jig khas, mesin boleh mengendalikan beberapa kerja berdasarkan pengeluaran. Mesin slotting ketepatan juga digunakan untuk kerja tujuan umum dan biasanya dipasang dengan mekanisme pemulangan cepat.

Mesin Slotting Popular di Pasaran

Mesin slotting diketahui telah direka bentuk untuk mesin alur dan slot ke dalam bahan kerja. Ia biasanya dikendalikan menggunakan bilah yang dipasang yang digunakan bersama dengan meja yang boleh digerakkan. Oleh itu, akibatnya meja logam bergerak ke belakang dan depan untuk mencipta bentuk dan potongan. Mesin slotting dibezakan kadangkala mempunyai bilah tetap, tetapi ia tidak mempunyai gelongsor atau lekap boleh laras seperti yang dilakukan oleh pembentuk. Mesin Slotting juga layak untuk diperkenalkan sebagai mesin pembentuk.
Mesin slotting sangat mirip dengan mesin membentuk dalam banyak cara, kecuali ram yang bergerak ke atas dan ke bawah dalam arah menegak. Oleh itu kita juga boleh memanggilnya pembentuk menegak. Mesin ini agak berguna untuk membuat lubang berbentuk segi empat sama, alur kunci untuk pemasangan, memotong bahan tambahan dan lain-lain. Di sini tindakan pemotongan dilakukan dalam arah menegak. Besi tuang gred tinggi untuk membuktikan ketahanan terbaik terhadap haus dan lusuh. Mempunyai kemudahan kawalan tuil tunggal untuk melaraskan kelajuan semasa operasi. Mempunyai kawalan terpusat ke atas mesin untuk beroperasi. Dilengkapi dengan gear keluli gelongsor pada aci berbilang splined. Dilengkapi dengan klac drum untuk mengawal dan memberhentikan ram pada sebarang kedudukan.

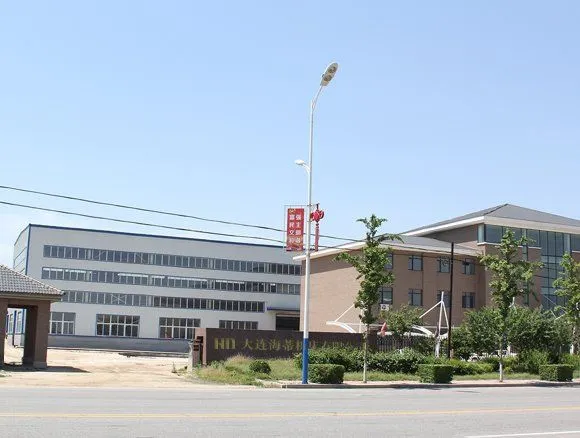

Kilang Kami

Dalian Haidi Machinery Co., Ltd ialah pengilang profesional yang mengkhusus dalam pembangunan, penyelidikan dan pengeluaran pelarik menegak satu lajur, pelarik menegak dua lajur, pelarik mendatar, mesin penggilingan bor, pusat pemesinan, mesin hobbing gear. Produk yang dikaji oleh syarikat kami mempunyai kelebihan seperti kepelbagaian yang hebat, spesifikasi lengkap, teknologi canggih dan kualiti yang cemerlang. Jentera Haidi meliputi kawasan bangunan seluas 30,000 meter persegi. Kini kami mempunyai lebih daripada 200 kakitangan, termasuk 11 jurutera kanan, 8 kakitangan pengurusan kanan, lebih 160 pekerja teknikal. Kilang kami mempunyai kekuatan yang kuat dan peralatan pemprosesan yang sangat baik. Alat mesin yang dihasilkan oleh kilang kami dijual di seluruh negara dan dunia. Reka bentuk canggih, boleh dipercayai, operasi mudah, penggunaan fleksibel, ketepatan tinggi, prestasi kos tinggi dan perkhidmatan selepas jualan yang sempurna telah memenangi pujian sebulat suara pengguna. Syarikat kami ialah syarikat terbesar yang mengkhusus dalam tuangan alat mesin di selatan Liaoning. Sementara itu, ia telah menawarkan sokongan yang hebat untuk mempercepatkan penyelidikan dan pengeluaran produk syarikat kami dan memberikan sumbangan yang besar untuk menyediakan produk kepada pelanggan dalam tempoh yang paling singkat.

Sijil

Soalan Lazim

S: Apakah mesin slotting?

J: Mesin slotting ialah alat mesin yang digunakan untuk mencipta slot, alur kekunci dan bentuk lain yang tidak sekata pada bahan kerja dengan mengimbas alat pemotong secara menegak.

S: Bagaimanakah mesin slotting berbeza daripada alat pemesinan lain?

J: Mesin slotting direka khusus untuk operasi pemotongan menegak, manakala alat lain seperti mesin pengisar dan mesin membentuk melakukan pemotongan mendatar atau sudut.

S: Apakah komponen utama mesin slotting?

J: Komponen utama mesin slotting termasuk ram, kepala alat, meja kerja, lajur, mekanisme suapan dan panel kawalan untuk melaraskan parameter pemotongan.

S: Apakah kelebihan menggunakan mesin slotting?

J: Kelebihan menggunakan mesin slotting termasuk keupayaan untuk mencipta slot yang tepat, laluan kekunci dan bentuk dalaman, serba boleh dalam operasi pemotongan dan keupayaan untuk mengendalikan bahan kerja yang besar.

S: Apakah jenis bahan yang boleh dipasang menggunakan mesin slotting?

J: Mesin slotting boleh digunakan untuk bahan slot seperti logam (keluli, aluminium), plastik, komposit dan kayu untuk pelbagai aplikasi industri.

S: Bagaimanakah mesin slotting dikendalikan?

A: Mesin slotting dikendalikan dengan mengamankan bahan kerja pada meja kerja, memilih alat pemotong yang sesuai, melaraskan parameter pemotongan, dan memulakan proses slotting.

S: Bagaimanakah mesin slotting memastikan ketepatan dan ketepatan dalam pemesinan?

A: Ketepatan dan ketepatan dalam pemesinan pada mesin slotting dicapai melalui ketegaran struktur mesin, kawalan tepat parameter pemotongan, dan penggunaan alat pemotong berkualiti tinggi.

S: Bolehkah mesin slotting digunakan untuk kedua-dua operasi slotting kasar dan selesai?

J: Ya, mesin slotting boleh digunakan untuk kedua-dua slotting kasar untuk mengeluarkan bahan berlebihan dan kemasan slotting untuk mencapai dimensi yang tepat dan kemasan permukaan dalam slot terakhir.

S: Bagaimanakah perkakas berfungsi pada mesin slotting?

J: Perkakas pada mesin slotting termasuk pelbagai jenis alatan slotting, broach dan pemegang alatan yang dipilih berdasarkan bahan yang dipasang dan spesifikasi slot yang dikehendaki.

S: Apakah amalan penyelenggaraan yang disyorkan untuk mesin slotting?

J: Amalan penyelenggaraan tetap untuk mesin slotting termasuk pembersihan, pelinciran, memeriksa alat pemotong untuk haus, memeriksa penjajaran dan menentukur mesin untuk prestasi optimum.

S: Bagaimanakah panjang lejang mempengaruhi operasi slotting pada mesin slotting?

A: Panjang lejang pada mesin slotting menentukan perjalanan menegak maksimum ram dan kedalaman slot yang dipotong, membolehkan kefleksibelan dalam memasukkan saiz bahan kerja yang berbeza.

S: Bolehkah mesin slotting digunakan untuk slotting sudut?

J: Ya, sesetengah mesin slotting dilengkapi dengan kepala senget atau meja berputar untuk membolehkan operasi slotting sudut untuk mencipta slot pada sudut tertentu pada bahan kerja.

S: Apakah latihan yang diperlukan untuk operator menggunakan mesin slotting dengan berkesan?

J: Operator harus menerima latihan tentang pengendalian mesin, persediaan perkakas, pengaturcaraan, prosedur keselamatan, tugas penyelenggaraan dan penyelesaian masalah untuk menggunakan mesin slotting dengan berkesan.

S: Bagaimanakah sistem kawalan mesin slotting berfungsi?

J: Sistem kawalan mesin slotting mentafsir arahan yang diprogramkan, mengawal pergerakan ram, melaraskan parameter pemotongan dan memantau maklum balas untuk memastikan slotting yang tepat.

S: Apakah pertimbangan kecekapan tenaga untuk mesin slotting?

J: Mesin slotting cekap tenaga mungkin menggabungkan ciri seperti pemacu kelajuan berubah-ubah, mod penjimatan tenaga.

S: Bagaimanakah ketegaran mesin slotting memberi kesan kepada prestasi pemesinan?

J: Ketegaran mesin slotting menjejaskan prestasi pemesinan dengan meminimumkan getaran, memastikan ketepatan dan membolehkan operasi pemotongan yang tepat untuk kemasan slot yang berkualiti.

S: Apakah aplikasi biasa mesin slotting dalam industri yang berbeza?

J: Mesin slotting digunakan dalam industri seperti automotif, pembuatan alat dan die, aeroangkasa, dan pembuatan umum untuk slotting alur kunci, bentuk dalaman.

S: Bagaimanakah ketepatan mesin slotting mempengaruhi kualiti bahagian?

J: Ketepatan mesin slotting mempengaruhi kualiti bahagian dengan memastikan dimensi slot yang tepat, kemasan permukaan, penjajaran dan toleransi geometri dicapai semasa operasi slotting.

S: Bolehkah mesin slotting digunakan untuk memotong slot buta?

J: Ya, mesin slotting boleh digunakan untuk memotong slot buta yang tidak melalui keseluruhan bahan kerja, membolehkan penciptaan slot tertutup dalam komponen.

S: Apakah faktor yang perlu dipertimbangkan semasa memilih mesin slotting untuk aplikasi tertentu?

J: Faktor yang perlu dipertimbangkan semasa memilih mesin slotting termasuk saiz dan bahan bahan kerja, dimensi slot dan keperluan kedalaman, panjang lejang, kadar suapan dan kekangan belanjawan.

Sebagai salah satu pengeluar dan pembekal mesin slotting terkemuka di China, kami amat mengalu-alukan anda untuk membeli mesin slotting murah buatan China di sini dari kilang kami. Semua produk kami adalah berkualiti tinggi dan harga yang rendah.
