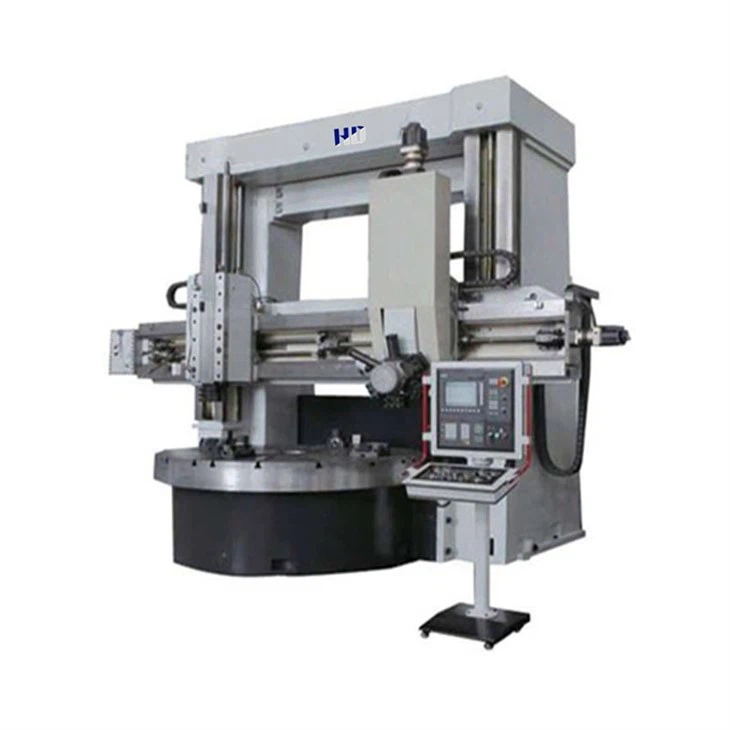

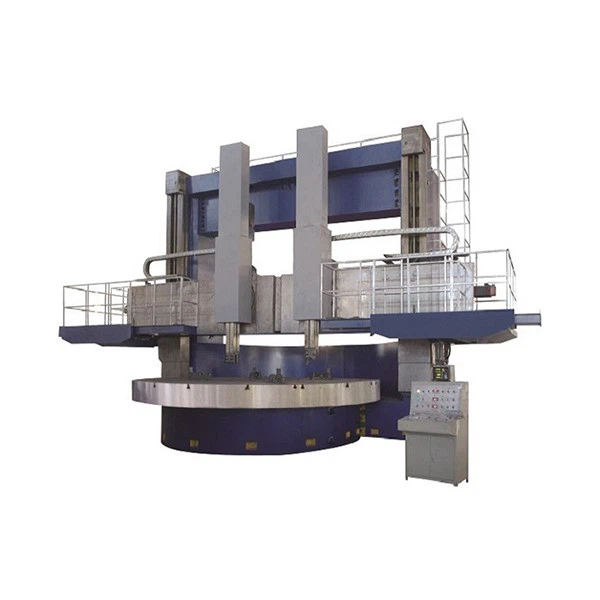

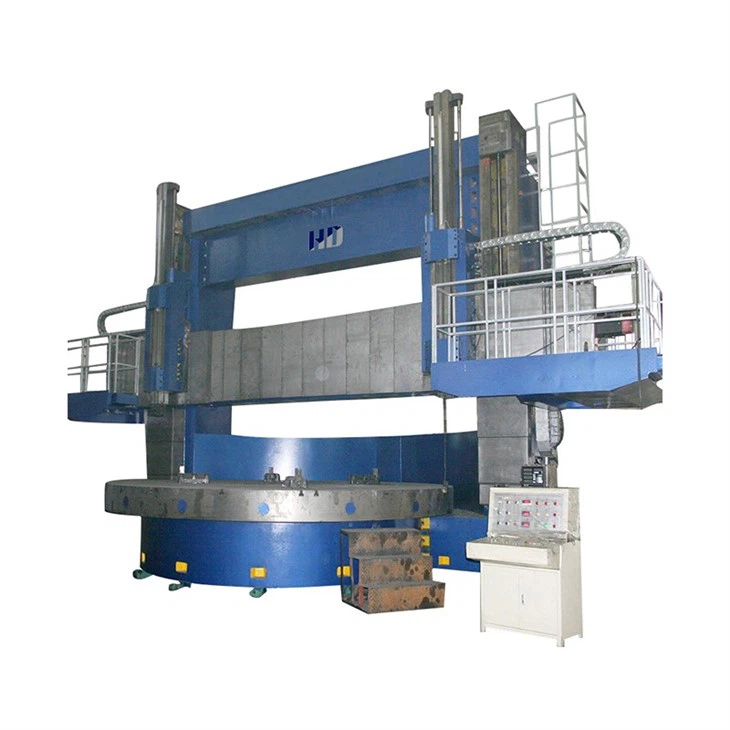

Model CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 CNC dua lajur menegak pelarik sesuai untuk pemesinan kasar dan halus logam ferus, bukan ferus dan beberapa bahagian bukan logam dengan keluli berkelajuan tinggi dan alatan karbida bersimen. Ia boleh memproses permukaan silinder dalaman dan luaran, permukaan hujung, permukaan kon dalaman dan luaran, dan grooving.

Parameter Spesifikasi

Spesifikasi	Unit	CK5225	CK5232 ·	CK5235	CK5240	CK5250 ·	CK5263 ·
Diameter pemotongan maks	mm	2500	3200	3500	4000	5000	6300
Ketinggian pemotongan maks	mm	1600/2500	1600/2500	1600/2500	1600/2500	2500/3150	3150/4000
Diameter meja kerja	mm	2250	2830	2830	3200/3600	4000/5000	5000/5700
Berat maks.memuatkan	T	10/20	10/20	10/16/20	20/32	32/50	60/80
Tork meja kerja maks	N. m	63000	63000	63000	63000	100000	100000/ 150000
Julat kelajuan meja kerja	rpm	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Julat langkah meja kerja	4 gear beralih tanpa langkah / 2 gear beralih tanpa langkah
Daya pemotongan pasca alatan kanan	Kn	35	35	35	35	35/50	50/80
Daya pemotongan pasca alat kiri	Kn	28	28	28	28	28/40	40/70
Perjalanan mendatar tiang alat	mm	1400	1700	1900	2150	2765	3450
Perjalanan menegak pasca alatan	mm	1000/1250/1400	1000/1250	1000/1250	1000/1400	1400/1600	1600/2000
Motor utama	kWj	55	55	55	55	AC55/75	90/110
Kelajuan pantas pasca alatan	mm/ min	2000
Kelajuan rasuk silang	mm/ min	380
Ketepatan pemesinan		IT7
Berat mesin	t	32/36	37/41	39/43	45/48	60/70	127/178
Dimensi keseluruhan	mm	518047004800	631049506245	661051006245	690052006600	920058007700	1150075009300

Pengenalan Struktur

Rasuk diletakkan di hadapan lajur, didorong oleh motor AC sambungan dwi-aci, dan didorong oleh gear, gear cacing dan skru plumbum untuk membuat rasuk bergerak secara menegak pada lajur. Terdapat 4 titik pengapit hidraulik di belakang rasuk. Permukaan gelongsor rasuk dan lajur dirawat dengan tali pinggang lembut yang tahan haus.

Imbangan hidraulik ram tiang alat kiri & kanan

Imbangan hidraulik ram tiang alat kiri & kanan terdiri daripada injap sehala, injap limpahan, dan penumpuk, dan tekanan imbangan boleh dilaraskan dengan sewajarnya melalui injap limpahan untuk memastikan bahawa ketegangan ram tiang alat adalah rapat apabila ia naik atau turun. Penumpuk ialah jenis beg kulit, diisi dengan gas nitrogen pada tekanan 2.0MPa untuk mengimbangi penurunan tekanan yang disebabkan oleh sebab khas dalam sistem imbangan.

Pelinciran kotak gear dan meja kerja dibekalkan minyak oleh minyak limpahan injap limpahan; Pelinciran tiang alat kiri dan kanan dan pelinciran rasuk silang disediakan oleh pam minyak pelinciran automatik.

Tekanan yang disyorkan untuk setiap injap pengawal selia ialah: nilai penggera bagi geganti tekanan perlindungan tekanan rendah dalam sistem tekanan statik ialah 1.5MPa; Perlindungan tekanan rendah ruang minyak rel panduan ditetapkan kepada 0.13MPa oleh pengawal tekanan; Tekanan kerja untuk kelajuan berubah, imbangan dan pengapit ialah 3.0MPa, dilaraskan oleh injap limpahan.

Untuk memastikan kebersihan minyak kerja dan operasi komponen hidraulik yang selamat dan boleh dipercayai, penapis dalam sistem hidraulik hendaklah sentiasa dibersihkan dan diganti. Minyak hidraulik yang digunakan untuk alat mesin ini ialah minyak hidraulik No. 46, stesen hidraulik alat mesin ini disambungkan ke dasar meja kerja. Apabila mengisi stesen hidraulik dengan minyak, disebabkan oleh penyimpanan minyak dalam saluran paip hidraulik, minyak hidraulik harus ditambah dengan sewajarnya berdasarkan penurunan paras cecair selepas penggunaan pertama alat mesin.
