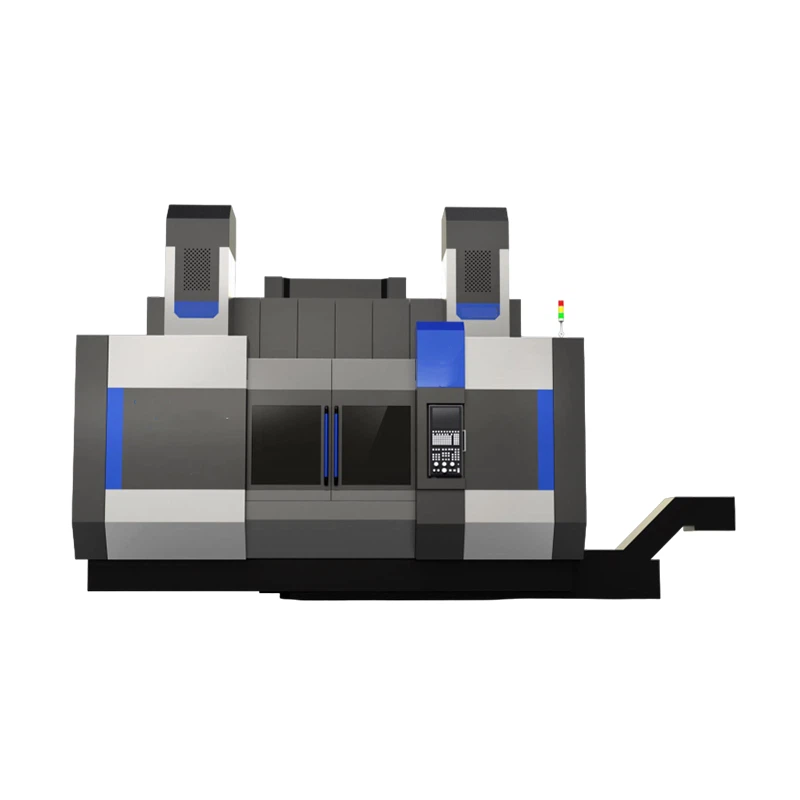

Model YH5110CM/ YH5117CM/ YH5123CM/ YH5126CM/ YH5235CM cnc memusing dan mesin pengisar sesuai untuk memproses injap rama-rama tiga sipi dua hala keras pusing pengisaran mesin khas bersepadu, untuk injap rama-rama tiga badan injap sipi, tempat duduk injap, dalam dan luar kon cincin pengedap untuk memusing, mengisar dan pemprosesan lain. Tiang alat pusing dan tiang alat pengisar mempunyai fungsi pelarasan sudut automatik.

Parameter Spesifikasi

Spesifikasi	Unit	YH5110	YH5117	YH5123	YH5126	YH5235
Maks. Diameter Keratan	mm	1000	1700	2300	2600	3500
Diameter Meja Kerja	mm	1000	1400	2000	2300	3200
Ketinggian Bahan Kerja Maks	mm	1000	1200	1800	1800	2500
Maks. Berat Bahan Kerja	t	2	5	8	10	20
Maks. Tork Meja Kerja	kn.m	20	30	35	40	63
Julat Langkah Meja Kerja		4 gear tanpa langkah	4 gear tanpa langkah	4 gear tanpa langkah	4 gear tanpa langkah	4 gear tanpa langkah
Julat Kelajuan Meja Kerja	r/min	1-250	1-160	1-80	1-63	1-50
Langkah Suapan Siaran Alat		Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah
Julat Suapan pos alatan	mm/min	0.1-500	0.1-500	0.1-500	0.1-500	0.1-500
Maks. Kekuatan Memotong tiang Alat	kn	18	22	25	25	63
Alat pos Perjalanan Mendatar	mm	700	950	1250	1450	1900
Pos alat Ram Travel	mm	650	800	1000	1000	1200
Post alat Kelajuan Pantas	mm/min	2500	2500	2000	2000	2000
Kelajuan Rasuk Palang	mm/min	440	440	400	400	400
Saiz Bar Alat	mm	32*32	32*32	32*32	32*32	32*32
Kuasa Motor Kepala Pengisaran	kw	5.5	11	11	11	11
Langkah Kelajuan Kepala Pengisaran		Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah
Julat Kelajuan Kepala Pengisaran	r/min	1500-3000	1500-3000	1500-3000	1500-3000	1500-3000
Maks. Ketinggian Pengisaran	mm	800	1000	1600	1600	2200
Min. Mengisar Diameter Lubang Dalam	mm	240	300	300	500	500
Ijazah Penamat Pengisaran	m	Ra 0.2-0.4	Ra 0.2-0.4	Ra 0.2-0.4	Ra 0.2-0.4	Ra 0.2-0.4
Motor Utama	kw	22	30	30	37	55
Dimensi Keseluruhan	mm	790044503150	900045503650	1000057704200	1000060004200	1100073005350
Berat Mesin	t	19	25	33	37	52

Ciri Produk

Sistem suapan (paksi X, paksi Z) didorong oleh motor servo suapan. Melalui sambungan fleksibel untuk mencapai suapan mendatar dan menegak tiang alat dan pergerakan pantas. Pemakanan mendatar dan menegak menggunakan struktur rel panduan keras, rel panduan adalah pelindapkejutan, sistem pemakanan didorong oleh pengurangan planet, dan pelepasan pergerakan sangat rendah, yang meningkatkan ketepatan penghantaran dan kepekaan pergerakan, sangat mengurangkan getaran dan bunyi penghantaran, dan meningkatkan ketepatan pergerakan tiang alat.

Konfigurasi

Nama	Configurasi
Sistem	Pos alat kiri dan kanan dikawal oleh sistem cnc
Tiang alatan	Tiang alat kiri adalah struktur ram persegi, hujung bawah dipasang dengan kepala pengisar elektrik, tiang alat kanan dilengkapi dengan 320 menara elektrik empat stesen
Penularan	Kotak gear tanpa langkah empat gear, motor utama Siemens 30KW
Perlindungan	Perlindungan separuh tertutup, perlindungan rasuk
Penyingkiran cip	Penyingkiran cip plat rantai dengan penyejukan air
Lain-lain	Besi condong tembaga, penghawa dingin kabinet elektrik
